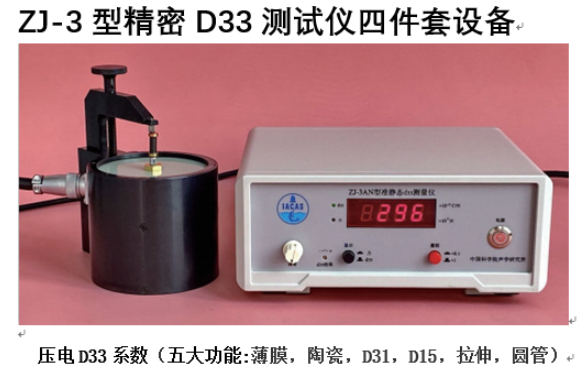

ZJ-3型精密D333

測試儀

ZJ-3型壓電測試儀（靜壓電系數d33測量儀）是為測量壓電材料的d33常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料。此外，也可測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數，儀器測量范圍寬，分辨率細，可靠性高，操作簡單，對試樣大小及形狀無特殊要求，圓片、圓環、圓管、方塊、長條、柱形及半球殼等均可測量，測量結果和極性在三位半數字面板表上直接顯示。ZJ-3型增加了對被測元件的放電保護、放電提示以及被測波形輸出等功能，使得儀器在測量未放電（尤其是較大尺寸）的壓電元件時具備了高電壓放電提示及保護功能，本儀器是從事壓電材料及壓電元件生產、應用與研究部門的儀器。

d33測量范圍：

 ×1擋：10到2000pC/N，20 至4000pC/N，可以升級到10000PC/N.
×0.1擋： 1到200pC/N，2 至400pC/N。

可配D31塊體夾具，D15塊體夾具，D15圓管夾具，薄膜拉伸夾具

可以配套PZT-JH10/4/8/12型壓電極化裝置使用

可以配套ZJ-D33-YP15壓電壓片機使用

D31塊體夾具，D15塊體夾具，D15圓管夾具，D31塊體夾具，薄膜拉伸夾具（新增功能）,共面電極功能（新增）

★計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）
誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）

±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率：   ×1擋：1 pC/N；×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。

補充參數:

TDZT-04C鐵電性能綜合測試系統

TDZT-04C鐵電性能綜合測試系統是代鐵電材料參數測試儀適用于鐵電薄膜、鐵電體材料（既可塊體材料）的電性能測量，可測量鐵電薄膜電滯回線、I—V特性及開關特性，可地測出具有非對稱電滯回線鐵電薄膜的Pr值。可測鐵電體材料的電滯回線及I—V特性。

主要技術指標：

1.輸出信號電壓：：薄膜：0～±10V 陶瓷、材料：0～±2000V

2.輸出信號頻率：薄膜材料1-1000HZ，陶瓷：0-1Hz

3.電容范圍：1000nf～ 100nf, 精度: ≤1%。

4.電流范圍: 1nA～10A ,精度: ≤1%。

5、測試樣品：0-20mm  5個

6、高壓樣品池：開放式：8CM*5CM

7、三維移動薄膜測試平臺：直立式探針一套

8、電流：1-10倍放大，信號：1-20倍。.數據結口：USB或BNC接口。

9. 數據采集分析軟件： 能畫出鐵電薄膜的電滯回線，定量得到鐵電薄膜材料的飽和極化Ps、剩余極化Pr、矯頑場Ec、漏電流等參數;可以進行鐵電薄膜材料的鐵電疲勞性能、鐵電保持性能的測試，電阻測量，漏電流測量。

10.可以配合ZJ-3和ZJ-6型壓電測試儀操作系統

PZT-JH10/4壓電極化裝置（10KV以下壓電陶瓷同時極化1-4片）

PZT-JH10/4壓電極化裝置（10KV以下壓電陶瓷同時極化1-4片）

關鍵詞：壓電極化，壓電陶瓷材料，1-4片

主要特點：

1.能夠同時極化1-4片試樣

2.提供多套測試夾具（可以測試粉末，單樣品，及薄的壓電陶瓷片）

2. 安全可靠，溫度補償快、恒溫精度高

3. 每路當漏電流超過規定值時，都具有切斷保護功能，不影響其它樣片的極化，其它回路可按正常極化時間完成極化。

4. 任意夾持樣品尺寸為0-40mm片方型或是圓型試樣

7、工作電源：AC220V  50/60HZ

8、額定功率：2.0kw

9、壓電材料極化或耐壓測試：DC：0-10KV（±5％+2個字）連續可調

10、總電流：10mA

11、每路切斷電流：0.5mA

12、加熱時間：可以自動設定

13、加熱元件 ：優質電阻絲

14、1次測試試樣數量:可加載1-4片試樣

15、額定溫度 ：≤180℃

16、溫度 ：200℃

17、控溫方式 ：智能化恒溫控制（進口表），多段程序可控

18、樣片 ：樣品尺寸為3-40mm片方型或是圓型試樣

19、外形尺寸 ： 875*470*400（mm)

20、極化探頭：優質銅電極（0.2mm）

21、標準極化樣品：8片（10mm*1.5mm）

21、配套設備裝置：能夠配合ZJ-3和ZJ-6壓電測試儀進行測量

22、配套設備裝置：可以配置10MM，20MM，30MM，40MM壓片夾具

DLT-01

Dielectric tester型

介電

測試儀

DLT-01 Dielectric tester型介電測試儀

關鍵詞：介電常數，諧振頻率Fp，機電耦合系數Ke?，機械品質因素 Qm

DLT-01 Dielectric tester型介電測試儀是一款多功能的介電測試儀，即可測試包括介電常數、介電損耗、電容等參數，又可以測量諧振頻率Fs，反諧振頻率Fp，機電耦合系數 Ke?，機械品質因素 Qm，最大導納Gmax等材料參數，為材料研究測試提供第一手原始數據，提供元整的數據圖，是高等院校，科研院所及材料研究生產的重要工具,同時還可以配合高溫設備，進行高溫設備測試。

一、主要特點：

自動平衡技術電橋，測量準確度高

4端對開爾文測試端，測量范圍準確度高

提供內部直流偏壓-5V～+5V

可選配內部±40V偏置電壓源

簡體中文、英文操作語言

分檔測量、列表掃描、繪圖掃描、開路、短路、負載校正等等功能

配備電導率σ·介電常數ε的運算功能

進行測試數據、測試條件保存（U盤或內部）

繪圖掃描圖像直接拷屏到U盤功能

加強的測試端保護功能

USB、GPIB、RS232、LAN等上位機連接接口

二、主要技術參數

1、頻率：20HZ-1MHZ,5MHZ,10MHZ,15MHZ,30MHZ，50MHZ多種可選

2、D33測試范圍：0-6000PC/N(選配ZJ-3型精密壓電系數測試儀)

5、基本精度 ：0.05%

6、測試電平: 5mV—2Vrms

7、輸出阻抗: 10Ω, 30Ω, 50Ω, 100Ω

8、測試參數：D33，電容，介電常數，諧振頻率Fs，反諧振頻率Fp，機電耦合系數 Ke?，機械品質因素 Qm，最大導納Gmax等

9、通道數：1通道

10、電極： 雙面夾持探針

11、軟件：自動計算并輸出數據，軟件可根據實驗方案設計，通過測量C和D值，自動完成介電常數和介電損耗隨頻率、電壓、偏壓多維變化的曲線。
