驕成超聲再次采購ZJ-3型精密壓電d33測試儀一套（含D15夾具）

驕成超聲立于2007年，總部位于上海市閔行區，上海交通大學背景，聚焦新能源、半導體、醫療醫美三大戰略方向，自主研發、生產、銷售超聲波設備與整體解決方案。2022年9月成功登陸上交所科創板上市，成為國內工業超聲設備第一家上市企業（股票代碼：688392）。

 壓電材料能夠實現機械能和電能之間的相互轉換，是重要的智能材料，能被集成到眾多的可植入/可穿戴醫療系統（IWMS）中，包括超聲傳感器、壓力傳感器和電刺激器等。由于壓電材料的獨特機電特性，它們在自供電或無線供電的生物電子學中具有重要的應用潛力，可以避免使用常用的容量有限且有毒的化學電池。同時由于具有與生物很好的相容性，可以有望在醫學開展應用，推進“材料+醫學”發展。

一、產品介紹:

Z1-3型壓電測試儀(靜壓電系數d33測量儀)是為測量壓電材料的d33常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單品及壓電高分子材料,PVDF薄膜壓樣品。21-4擴展了D31塊體，D31薄膜拉仲夾具，D15條狀夾具，D15圓管夾具,本儀器是從事壓電材料及壓電元件生產、應用與研究部門的儀器。

二、參考標準:

GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》

GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度仲縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試

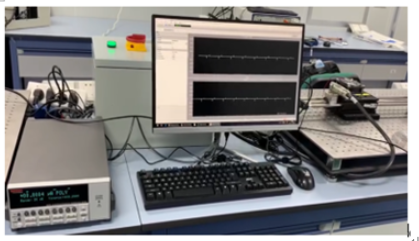

PDMS-100 型壓電材料摩擦納米發電機測試系統

關鍵詞:壓電，摩擦，納米，發電

前言:PDMS-100型壓電材料摩控納米發電機測試系統作為一種能量產生單元，在其內部的電路中，由于摩擦起電效應，兩個摩擦電極性不同的摩擦材料薄層之間會發生電荷轉移而使得二者之間形成一個電勢差;在外部電路中，電子在電勢差的驅動下在兩個分別粘貼在摩擦電材料層背面的電極之間或者電極與地之間流動，從而來平衡這個電勢差。摩擦納米發電機的動力源既可以是已被人們認識的風力、水力、海浪等大能源，也可以是人的行走、身體的晁動、手的觸摸、下落的雨滴等從沒被人們注意過的環境隨機能源，還可以是車輪的轉動、機器的轟鳴等。

可生物降解壓電器件在按需瞬態生物學領域占據重要地位。然而，現有的壓電生物材料由于難以進行大規模晶體取向排列和壓電性較弱等缺點，仍是開發此類器件的阻礙。在此，該團隊提出了一種以密度泛函理論為指導，通過超聲輔助工藝合成最優取向、自發排列的壓電γ-甘氨酸/聚乙烯醇（γ-glycine/PVA）薄膜的新策略。第一性原理計算顯示，γ-甘氨酸的負壓電效應源于氫鍵相互作用引起的甘氨酸分子的拉伸和壓縮。合成的γ-glycine/PVA薄膜顯示出10.4 pC N-1的壓電性能和 324*10^-3N-1的超高壓電電壓系數。該生物薄膜被進一步開發為柔性、生物可吸收、無線壓電超聲電療設備（b-WPUE），在臨床傷口模型中，b-WPUE能縮短約40%的傷口愈合時間，并能自我降解，為壓電生物薄膜工程和瞬態生物電子設備的開發提供了可靠的方法。

一、產品介紹：

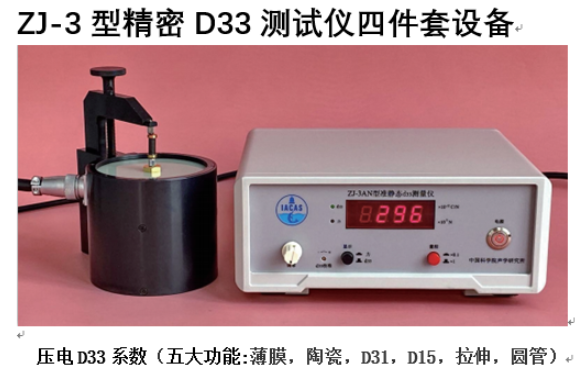

ZJ-3型壓電測試儀（靜壓電系數d33測量儀）是為測量壓電材料的d33常數而設計的專用儀器，它可用來測量具有大壓電常數的壓電陶瓷，小壓電常數的壓電單晶及壓電高分子材料,PVDF薄膜壓樣品。ZJ-4擴展了D31塊體，D31薄膜拉伸夾具，D15條狀夾具，D15圓管夾具,本儀器是從事壓電材料及壓電元件生產、應用與研究部門的儀器。

二、參考標準:

GB3389.4-82《壓電陶瓷材料性能測試方法 縱向壓電應變常數d33的靜態測試》GB/T3389.5-1995《壓電陶瓷材料性能測試方法 圓片厚度伸縮振動模式》

GB000?Tj1.1/T3389.4-1982《壓電陶瓷材料性能測試方法 柱體縱向長度伸縮振動模式》

GB/T 3389.7-1986《壓電陶瓷材料性能測試方法 強場介電性能的測試》

GB/T3389.8-1986《壓電陶瓷材料性能測試方法 熱釋電系數的測試

三、產品主要功能：

測量壓電材料的d33常數

測量具有大壓電常數的壓電陶瓷

測量小壓電常數的壓電單晶及壓電高分子材料

測量任意取向壓電單晶以及某些壓電器件的等效壓電d’33常數

薄膜PVDF壓電系數D33測試

D31塊體，D31薄膜拉伸夾具，D15條狀夾具，D15圓管夾具等八套夾具

四、主要技術指標

d33測量范圍：

 ×1擋：  20 至2000pC/N 擴展10000PC/N

×0.1擋： 2 至400pC/N。

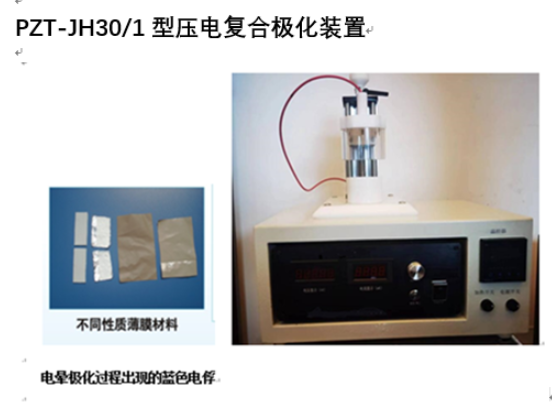

可以配套PZT-JH10/4/8/12型壓電極化裝置使用

可以配套ZJ-D33-YP15壓電壓片機使用

誤差：×1擋：±2%±1個數字，當d33在100到4000pC/N；

計量標定標準樣尺寸：18mm*0.8mm，老化時間：2-3年（評判壓電測試儀準確性能的重要依據之一）

提供壓電薄膜標準片：20*20MM

電壓保護：放電保護功能

D31塊體，D31薄膜拉伸夾具，D15條狀夾具，D15圓管夾具D31塊體夾具，薄膜拉伸夾具（新增功能）,共面電極功能（新增）
±5%±1個數字，當d33在10到200pC/N；
×0.1擋：±2%±1個數字，(當d33在10到200pC/N)
±5%±1個數字，當d33在10到20pC/N。
分辨率： ×1擋：1 pC/N；    ×0.1擋：0.1 pC/N。
尺寸：施力裝置：Φ110×140mm；儀器本體：240×200×80mm。
重量：施力裝置：約4公斤；
儀器本體：2公斤。
電源：220伏，50赫，20瓦。
